Cómo prevenir las manchas al usar tintes dispersos

Protocolo central de prevención: para prevenir eficazmente las manchas cuando se utilizan tintes dispersos, los procesadores textiles deben controlar la estabilidad de la dispersión termomecánica manteniendo niveles precisos de pH del baño de tinte (4,5 a 5,5), asegurando una predisolución completa y una filtración de dispersión fina, utilizando agentes dispersantes aniónicos de alta eficiencia, gestionando gradientes de calentamiento controlados por debajo de la temperatura de transición de la fibra de vidrio y controlando la cristalización de oligómeros residuales durante los ciclos de enfriamiento.

De un vistazo

1. Comprender las causas físicas de las manchas de tintes dispersos

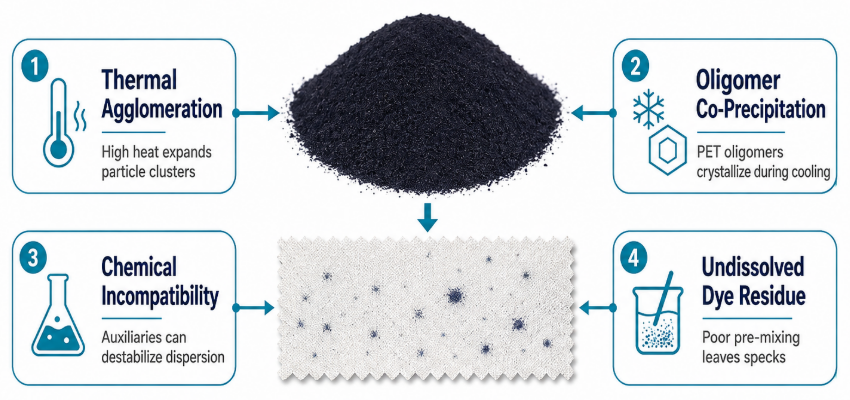

Las manchas durante la aplicación de tintes dispersos son causadas predominantemente por la agregación térmica de partículas de tinte, precipitación prematura, mala predispersión e interacción con oligómeros cíclicos de poliéster.

En los medios de teñido acuosos, los colorantes dispersos existen no como verdaderas soluciones, sino como partículas cristalinas hidrófobas estabilizadas por agentes dispersantes aniónicos. Cuando se somete a altas temperaturas que superan los 100 °C, la energía termodinámica dentro del sistema aumenta significativamente. Si se rompe la doble capa eléctrica protectora que rodea cada cristal de tinte, las moléculas individuales chocan y forman densos aglomerados. Estas macropartículas se depositan en la superficie del sustrato sintético, creando manchas de color irregulares, motas alquitranadas o rayas que no se pueden nivelar durante los ciclos de procesamiento posteriores.

Un factor subyacente importante en la formación de motas implica la modificación cristalina y la transición de fase. Las moléculas de alta energía dentro de las formulaciones de tintes dispersos pueden sufrir una transformación polimórfica cuando se exponen a estrés térmico, alterando su estructura cristalina y coeficientes de solubilidad. Cuando se combinan con fuerzas de corte mecánicas dentro de la maquinaria de teñido por chorro o por haz, las formas de cristales inestables se aglomeran rápidamente. Además, los residuos de tensioactivos no iónicos, los iones de agua dura como el calcio y el magnesio o los agentes antiespumantes incompatibles eliminan los agentes dispersantes de la superficie del tinte, precipitando complejos insolubles directamente sobre la tela.

Además de la agregación de tintes, el comportamiento del sustrato sintético contribuye en gran medida a las manchas en la superficie. Las fibras de poliéster producen triésteres cíclicos de bajo peso molecular, comúnmente conocidos como oligómeros, durante los ciclos de termofijación y agotamiento a alta temperatura. Estos oligómeros migran desde el núcleo de la fibra amorfa a la superficie hidrófoba a temperaturas superiores a 120°C. A medida que el baño de tinte se enfría, estos oligómeros cristalinos cocristalizan con partículas de tintes dispersos , formando depósitos pegajosos similares a alquitrán en los intercambiadores de calor, las paredes de las boquillas y las superficies de las telas. Para tonos sintéticos brillantes que requieren alta solidez, seleccione tintes estructuralmente estables como los de alta pureza. El colorante disperso azul turquesa S-GL se vuelve esencial para minimizar la sensibilidad térmica y prevenir el crecimiento de partículas en condiciones industriales exigentes.

Dinámica de agregación térmica: la tasa cinética termodinámica de las colisiones de partículas se duplica por cada aumento de 10 °C en la temperatura por encima de 90 °C, lo que subraya el papel vital que desempeñan los agentes dispersantes de superficie de alta eficiencia en el mantenimiento de la estabilidad.

2. Optimización de las técnicas de preparación de disolución y dispersión

Para prevenir las manchas de tinte se requieren técnicas precisas de predispersión que utilicen agua suave y tibia entre 40 °C y 50 °C junto con agitación mecánica continua y filtración de malla fina antes de agregar el baño de tinte.

La fase inicial de preparación del colorante dicta el estado físico de los tintes dispersos durante todo el ciclo de coloración. Los colorantes comerciales se envasan con polvos cristalinos o suspensiones líquidas concentradas que contienen moléculas de tinte activas y agentes dispersantes. La adición directa de polvo seco a baños de tinte a alta temperatura o el uso de agua hirviendo provoca un choque térmico inmediato, lo que elimina las capas protectoras de dispersión e induce una rápida agregación del tinte. La preparación industrial debe seguir un protocolo de dispersión disciplinado paso a paso para garantizar una suspensión uniforme de las partículas primarias por debajo de 1 a 2 micrómetros.

Los procedimientos operativos estándar requieren pegar el tinte en polvo seco con agua blanda desmineralizada a temperatura ambiente, seguido de una dilución gradual con agua tibia mantenida estrictamente dentro del rango de 40 °C a 50 °C. Los mezcladores mecánicos de alto cizallamiento deben funcionar durante al menos 10 a 15 minutos para garantizar la desagregación completa de las partículas. Nunca se debe verter agua hirviendo directamente sobre el polvo seco, ya que la energía térmica por encima de 70 °C elimina los dispersantes primarios y hace que los cristales de tinte hidrófobos se fusionen formando grumos aceitosos. La agitación continua durante la transferencia de carga evita la sedimentación de partículas dentro de los tanques de alimentación.

Antes de introducir la solución preparada en los recipientes de tinte principales, es obligatoria la filtración mecánica. Al pasar los licores de tinte a través de coladores de malla de acero inoxidable (malla de 100 a 150) se atrapan los microagregados no disueltos, los contaminantes del polvo y los complejos recristalizados. Para aplicaciones sensibles pálidas o de microfibra, aplicar formulaciones de alta concentración como las estandarizadas. Los tintes azules dispersos de alta pureza garantizan una excelente dispersabilidad inicial y reducen las cargas de filtración mecánica en las líneas de producción de alto rendimiento.

Mejores prácticas de disolución: Cargue siempre los auxiliares de dispersión en el recipiente de alimentación antes de introducir el tinte en polvo. Los auxiliares predisueltos aumentan la viscosidad de la capa límite acuosa alrededor de las partículas, acelerando las tasas de humectación y evitando que los grumos secos se aglomeren.

3. Control de la química del baño de tinte y la compatibilidad con los auxiliares

Mantener un pH estricto del baño de tinte entre 4,5 y 5,5 utilizando tampones de sulfato de amonio y ácido acético neutraliza la degradación hidrolítica alcalina y previene la agregación de tinte.

El equilibrio acuoso dentro del licor de tinte depende en gran medida de un tampón químico preciso y de formulaciones auxiliares compatibles. La mayoría de los colorantes dispersos poseen cromóforos sensibles, como estructuras azoicas o antraquinonas, que sufren hidrólisis alcalina a temperaturas superiores a 100°C. La hidrólisis convierte las estructuras de tintes hidrofóbicos en productos secundarios iónicos, lo que destruye la fuerza del color, cambia los tonos y desestabiliza el equilibrio de dispersión. Mantener un rango de pH estable de 4,5 a 5,5 utilizando sistemas tampón orgánicos neutraliza el álcali residual arrastrado por los pretratamientos de blanqueo.

Se debe evaluar la selección de productos químicos auxiliares para determinar la compatibilidad de carga y la estabilidad del punto de enturbiamiento. Los lignosulfonatos aniónicos y los condensados ​​de naftalenosulfonato formaldehído sirven como agentes dispersantes primarios, manteniendo el potencial zeta negativo en las superficies de los cristales de tinte para evitar la agregación. Sin embargo, los agentes niveladores no iónicos o las emulsiones antiespumantes a menudo presentan puntos de turbidez específicos (la temperatura a la que los tensioactivos no iónicos se vuelven insolubles). Si un auxiliar no iónico alcanza su punto de turbidez durante la ejecución a alta temperatura, se separa de la solución, extrae moléculas de tinte hidrofóbico de la dispersión y forma manchas oscuras y aceitosas en las telas sintéticas.

Los agentes secuestrantes también deben elegirse con cuidado. Los agentes quelantes estándar EDTA o DTPA pueden extraer iones metálicos centrales de estructuras moleculares premetalizadas o especializadas, provocando cambios dramáticos de color y ruptura de la dispersión. El ácido policarboxílico o los agentes secuestrantes no tensioactivos estabilizan los iones de agua dura sin dispersantes. Para obtener azules intensos del océano y tonos verdes brillantes, utilice componentes térmicamente resistentes como Los tintes turquesas dispersos de poliéster junto con sistemas de dispersión aniónica optimizados garantizan una limpieza impecable de la superficie y un rendimiento de color completo.

Principio de compatibilidad auxiliar: Nunca mezcle agentes niveladores catiónicos de alta carga directamente con licor de tinte aniónico disperso. La neutralización electrostática resultante forma coacervados insolubles que precipitan inmediatamente en forma de pesadas motas de alquitrán sobre los sustratos de tela.

4. Regulación del perfil térmico y la hidráulica de la máquina

El control estricto de los gradientes de calentamiento entre 80 °C y 130 °C, combinado con una velocidad de circulación adecuada y proporciones de licor optimizadas, garantiza un agotamiento uniforme del tinte sin agregación de choque térmico.

La gestión térmica dentro de los recipientes de teñido gobierna tanto la apertura estructural de la fibra como la cinética de agotamiento del tinte. Las fibras de poliéster poseen una temperatura de transición vítrea (Tg) de alrededor de 70 °C a 80 °C en medios acuosos. Por debajo de la Tg, las cadenas de polímeros permanecen rígidas, impidiendo la difusión del tinte. A medida que las temperaturas aumentan de 80 °C a 130 °C, la movilidad de la cadena polimérica aumenta exponencialmente, lo que provoca un rápido agotamiento del tinte. Si las velocidades de calentamiento no se controlan durante esta ventana crítica (de 1 °C a 1,5 °C por minuto), la absorción del tinte se vuelve desigual, lo que provoca un fuerte agotamiento localizado, marcas de golpes y puntos de filtración en la superficie.

El sistema hidráulico de la máquina desempeña un papel igualmente vital a la hora de prevenir la filtración mecánica y la acumulación localizada de tinte. En las máquinas de chorro y de desbordamiento de tela, la presión de la boquilla y la velocidad del flujo del licor deben mantener un movimiento constante de la tela sin generar espuma excesiva. Las proporciones de licor bajas (por ejemplo, de 1:5 a 1:8) aumentan la concentración del baño de tinte y aumentan la frecuencia de colisión entre partículas de tinte dispersas. Una rotación adecuada de la bomba mecánica, que garantiza que el licor de tinte complete al menos 2 a 3 ciclos por minuto, evita bolsas de licor estático donde las caídas de temperatura permiten que los tintes dispersos se sedimenten de la suspensión.

Las curvas de enfriamiento deben regularse para preservar la calidad de la superficie. El enfriamiento rápido de 130 °C a 90 °C provoca un choque térmico, lo que reduce la solubilidad del tinte dentro de la fase líquida más rápido de lo que las moléculas pueden difundirse en el interior de la fibra. Esto obliga a los tintes agotados a salir de la solución, depositándolos sobre las superficies de las fibras como motas de superficie no agotadas. Los gradientes de enfriamiento controlados de 1,5 °C a 2,0 °C por minuto mantienen la dispersión estable hasta que se puedan iniciar de forma segura los pasos de limpieza posteriores al tratamiento.

Consejo de optimización hidráulica: asegúrese de que el diámetro de la boquilla en las máquinas de teñido por chorro coincida con el peso de la tela por metro lineal. Las boquillas excesivamente estrechas crean una alta fricción y acumulación de espuma, mientras que las boquillas de gran tamaño reducen la velocidad del flujo del licor, lo que permite que los tintes dispersos se depositen en los pliegues de las cuerdas de tela estancadas.

5. Manejo de oligómeros de poliéster y limpieza reductora posterior al teñido

La aplicación de un aclarador de reducción alcalina con soda cáustica e hidrosulfito de sodio a entre 70 °C y 80 °C elimina los tintes dispersos de la superficie no difundidos y elimina los depósitos de oligómeros cíclicos.

Incluso con una química del baño de tinte optimizada y perfiles térmicos controlados, las partículas residuales de tinte superficial y los oligómeros de poliéster a menudo permanecen débilmente unidos a los sustratos sintéticos después del agotamiento a alta temperatura. Estos contaminantes de la superficie degradan la solidez de la vasija, reducen las propiedades de solidez al lavado y forman manchas visibles en la superficie con el tiempo. La eliminación completa de las manchas en la superficie requiere una limpieza exhaustiva de la reducción posterior al teñido para destruir químicamente las moléculas de tinte de la superficie no difundidas.

La limpieza por reducción utiliza una combinación de álcali fuerte (hidróxido de sodio) y potentes agentes reductores (hidrosulfito/ditionito de sodio) mantenidos entre 70 °C y 80 °C durante 20 minutos. En condiciones reductoras alcalinas, hidrófobos no difundidos los colorantes dispersos ubicados en el exterior de la fibra sufren escisión de enlaces azo o conversión en formas leuco solubles en agua, que se enjuagan fácilmente. Debido a que las moléculas de tinte difundidas dentro del núcleo hidrofóbico permanecen protegidas de los agentes limpiadores solubles en agua, la intensidad del color interior no se ve afectada mientras se destruyen las motas de la superficie.

La gestión de depósitos de oligómeros cíclicos requiere un mantenimiento específico de las máquinas y dispersantes de oligómeros especializados. Los oligómeros que precipitan durante el enfriamiento a alta temperatura se adhieren a los interiores de las máquinas de acero inoxidable, a los intercambiadores de calor y a las superficies de las telas como residuos duros y pegajosos. La limpieza periódica a máquina con agentes abrasivos alcalinos específicos combinados con dispersantes fuertes a 130 °C elimina las incrustaciones de oligómeros de las paredes del recipiente. Los interiores limpios de las máquinas eliminan los vectores de contaminación mecánica, lo que garantiza una consistencia entre lotes y un rendimiento de coloración sin manchas.

Nota sobre el aclarado reductor: Para tonos de poliéster de medios a profundos, omitir el aclarado reductor reduce drásticamente la solidez al frote y deja agregados de tinte superficiales residuales que se manifiestan como polvo y manchas persistentes durante la fijación por calor final.

Resumen y lista de verificación de control de calidad

Prevenir las manchas cuando se utilizan tintes dispersos requiere una estrategia de control de calidad estructurada que abarque los pasos de predispersión, selección de auxiliares, perfilado térmico y limpieza posterior al tratamiento. Al adherirse a temperaturas de disolución estandarizadas, controlar la amortiguación del baño de tinte entre pH 4,5 y 5,5, mantener velocidades de calentamiento controladas a través de ventanas de agotamiento críticas y realizar una limpieza de reducción minuciosa, las operaciones de teñido de textiles pueden lograr consistentemente una coloración uniforme y sin manchas en sustratos sintéticos.
